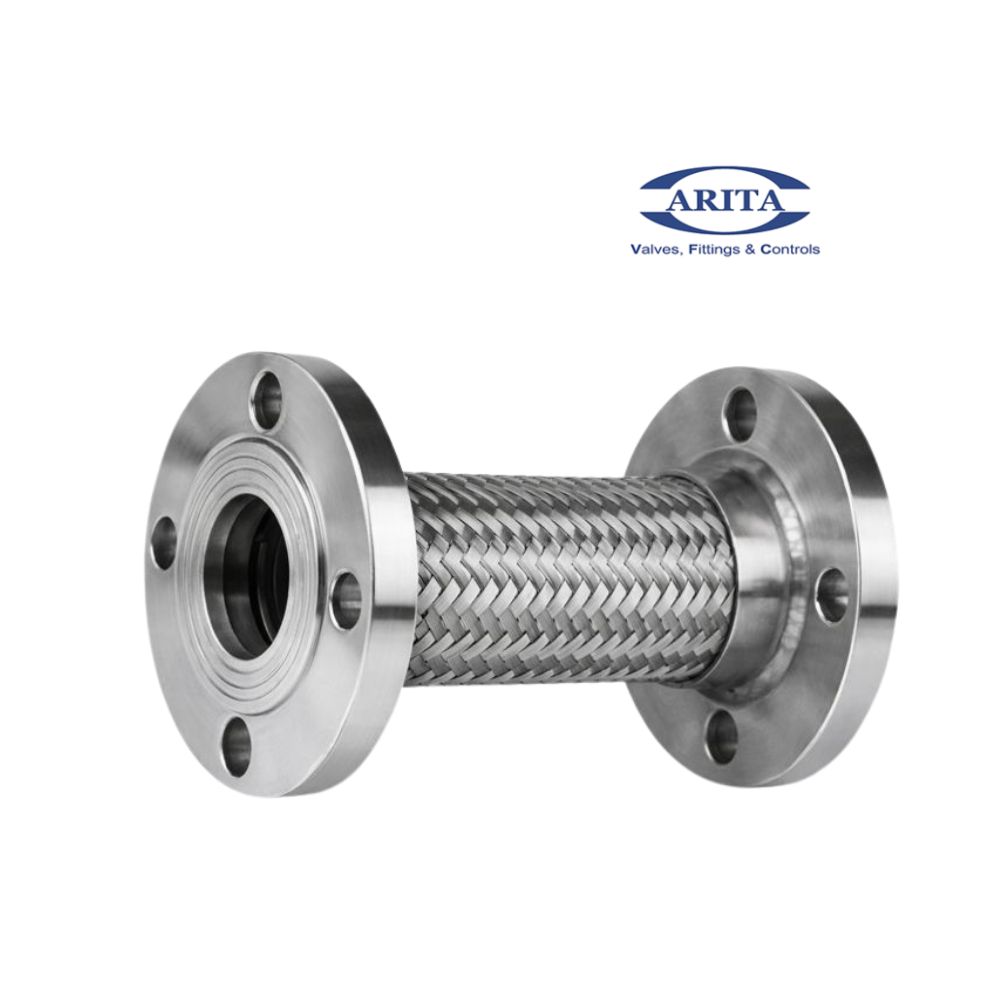

Khớp nối mềm inox mặt bích Arita SSFH-SE

Khái niệm khớp nối mềm inox mặt bích Arita SSFH-SE

Khớp nối mềm inox mặt bích Arita SSFH-SE là thiết bị kết nối linh hoạt giữa các đoạn ống trong hệ thống dẫn lưu chất, được chế tạo từ thép không gỉ inox SS304 cao cấp để chịu nhiệt, chống ăn mòn và tăng tuổi thọ. Sản phẩm thường được sử dụng để giảm rung, giảm ồn, hấp thụ sai lệch lắp đặt và bù giãn nở do nhiệt trong hệ thống đường ống hơi, khí, nước và dầu.

Arita là thương hiệu thiết bị công nghiệp uy tín, sản phẩm xuất xứ Malaysia với tiêu chuẩn chất lượng toàn cầu.

Cấu tạo sản phẩm

Khớp nối mềm inox Arita SSFH-SE có cấu tạo tinh gọn nhưng hiệu quả, gồm các bộ phận chính:

2.1 Ống mềm (Bellows/Tube mềm):

• Làm từ inox SS304 chất lượng cao giúp chịu được ăn mòn, nhiệt độ và áp lực cao.
• Thiết kế dạng lượn sóng linh hoạt, cho phép hấp thụ rung động và dao động cơ học khi vận hành.

2.2 Lớp bện gia cường (Braided layer):

• Lớp bện inox gia tăng độ chịu lực, giúp tăng cường độ bền khi áp lực biến đổi.

2.3 Mặt bích/ Union connection:

• Kết nối mặt bích tiêu chuẩn hoặc union type tùy model, thuận tiện trong quá trình thi công.
• Kiểu mặt bích theo tiêu chuẩn PN16, dễ dàng lắp đặt với các đường ống tiêu chuẩn.

Nguyên lý hoạt động

Khớp nối mềm inox SSFH-SE hoạt động dựa trên độ đàn hồi của ống mềm inox SS304 và lớp bện gia cố:

• Khi hệ thống đường ống bị giãn nở do nhiệt, co ngót theo chu trình vận hành, khớp nối sẽ hấp thụ sự dịch chuyển đó mà không gây ứng suất lên mối nối cứng.
• Trong hệ thống có máy bơm, quạt, piston…, khớp nối inox sẽ giảm đáng kể rung động và tiếng ồn, làm tăng độ ổn định và tuổi thọ cho toàn bộ hệ thống.
• Khớp nối còn có thể bù sai lệch lắp đặt nhẹ giữa hai đoạn ống mà không gây biến dạng mối nối.

Thông số kỹ thuật

Đặc điểm nổi bật

• Chất liệu inox SS304 chống ăn mòn, không gỉ sét, phù hợp môi trường hơi nước, khí, dầu.
• Giảm rung và tiếng ồn hiệu quả, bảo vệ thiết bị và đường ống.
• Bù giãn nở nhiệt và biến dạng cơ học trong quá trình vận hành.
• Dễ lắp đặt và bảo trì, giữ kín tốt nhờ kết cấu union hoặc bích tiêu chuẩn.
• Phù hợp với nhiều loại hệ thống công nghiệp và dân dụng.

Ứng dụng thực tế

Khớp nối mềm inox mặt bích Arita SSFH-SE được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước sạch, nước nóng.
• Hệ thống hơi nước, khí nén trong nhà máy, xí nghiệp.
• HVAC, hệ thống điều hoà trung tâm – giảm rung tiếng ồn từ máy bơm và quạt.
• Đường ống dẫn dầu nhẹ, dung dịch công nghiệp.
• Khu vực PCCC, trạm bơm, khu công nghiệp cần giảm chấn và bù giãn nở.

Hướng dẫn lắp đặt và sử dụng

Lắp đặt:

• Đảm bảo hệ thống đường ống đã ngừng hoạt động và xả áp trước khi lắp.
• Kiểm tra kích thước mặt bích và kích thước khớp nối để đảm bảo tương thích.
• Siết bu lông theo đường chéo để tránh lệch tải.
• Không kéo dãn hoặc nén khớp nối quá mức trong quá trình lắp.

Sử dụng:

• Vận hành trong khoảng áp lực và nhiệt độ cho phép.
• Tránh dao động quá mức ngoài tiêu chuẩn thiết kế.

Bảo quản và bảo trì

Bảo quản trước khi lắp:

• Để nơi khô ráo, thoáng, tránh tiếp xúc trực tiếp với hóa chất.
• Không để ánh nắng trực tiếp hoặc nhiệt độ cao trong thời gian dài.

Bảo trì định kỳ:

• Kiểm tra mặt bích, bu lông và tình trạng ống mềm mỗi 6–12 tháng.
• Thay thế ngay khi phát hiện rò rỉ, nứt hoặc biến dạng để đảm bảo an toàn và hiệu quả vận hành.
