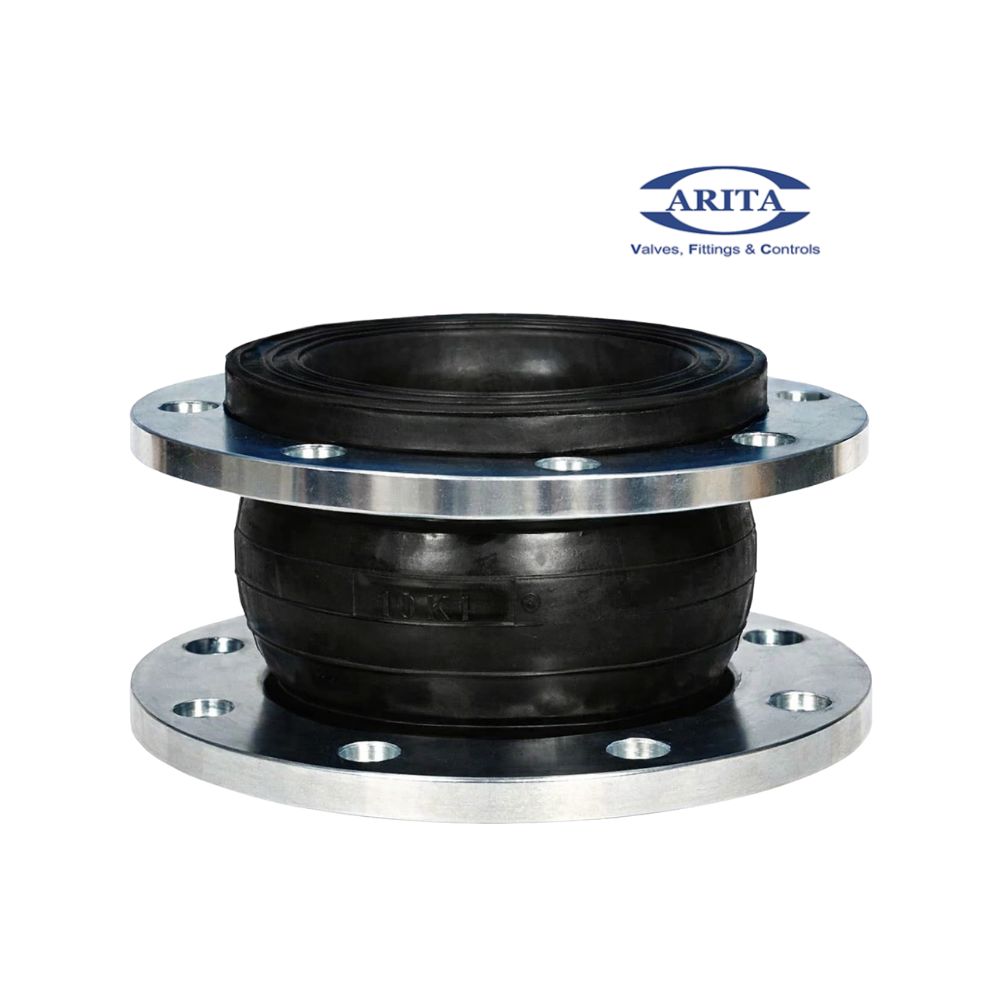

Khớp nối mềm cao su mặt bích Q-FLEX QFSC

Khái niệm khớp nối mềm cao su mặt bích Q-FLEX QFSC

Khớp nối mềm cao su mặt bích Q-FLEX QFSC là thiết bị kết nối trung gian trong hệ thống đường ống, được chế tạo từ cao su kỹ thuật có độ đàn hồi cao, hai đầu kết nối bằng mặt bích tiêu chuẩn. Sản phẩm có chức năng chính là giảm rung, giảm tiếng ồn, hấp thụ giãn nở nhiệt và bù sai lệch lắp đặt giữa các đoạn ống.

Khớp nối mềm cao su Q-FLEX QFSC được sử dụng phổ biến trong các hệ thống cấp thoát nước, HVAC, PCCC, trạm bơm, nhà máy công nghiệp và các công trình dân dụng.

Cấu tạo khớp nối mềm cao su Q-FLEX QFSC

Khớp nối mềm cao su mặt bích QFSC có cấu tạo đơn giản nhưng hiệu quả cao, gồm các bộ phận chính sau:

2.1 Thân cao su đàn hồi

• Được làm từ cao su EPDM, NBR hoặc Neoprene tùy theo môi chất sử dụng
• Có khả năng đàn hồi tốt, chịu rung động và giãn nở liên tục
• Cho phép co giãn theo nhiều hướng: dọc trục, ngang trục và lệch góc

2.2 Lớp bố vải hoặc bố thép gia cường

• Gia tăng độ bền cơ học cho thân cao su
• Giúp khớp nối chịu áp lực tốt và hạn chế biến dạng quá mức khi vận hành

2.3 Mặt bích kim loại

• Vật liệu: thép carbon, thép mạ kẽm hoặc inox
• Gia công theo các tiêu chuẩn phổ biến như JIS, DIN, ANSI
• Đảm bảo kết nối chắc chắn với hệ thống đường ống

Nguyên lý hoạt động

Khớp nối mềm cao su mặt bích Q-FLEX QFSC hoạt động dựa trên đặc tính đàn hồi tự nhiên của cao su.

Khi hệ thống đường ống giãn nở do nhiệt độ thay đổi, khớp nối sẽ co giãn để hấp thụ lực, tránh gây ứng suất lên đường ống và thiết bị. Khi máy bơm hoặc thiết bị cơ khí vận hành tạo rung động, thân cao su sẽ triệt tiêu rung, giúp giảm tiếng ồn truyền qua đường ống. Ngoài ra, khớp nối mềm còn bù được sai lệch tâm và sai số lắp đặt nhỏ, giúp hệ thống hoạt động ổn định hơn.

Thông số kỹ thuật khớp nối mềm cao su mặt bích Q-FLEX QFSC

Lưu ý: Thông số có thể thay đổi tùy theo từng phiên bản và yêu cầu kỹ thuật cụ thể.

Đặc điểm nổi bật của khớp nối mềm cao su Q-FLEX QFSC

• Khả năng giảm rung và giảm tiếng ồn hiệu quả cho hệ thống đường ống
• Bù giãn nở nhiệt và sai lệch lắp đặt tốt
• Độ đàn hồi cao, tuổi thọ sử dụng lâu dài
• Lắp đặt đơn giản, không yêu cầu kỹ thuật phức tạp
• Chi phí đầu tư hợp lý hơn so với khớp giãn nở kim loại
• Phù hợp với nhiều loại môi chất khác nhau

Ứng dụng thực tế

Khớp nối mềm cao su mặt bích Q-FLEX QFSC được sử dụng rộng rãi trong:

• Hệ thống máy bơm nước và trạm bơm
• Hệ thống cấp thoát nước trong tòa nhà và khu công nghiệp
• Hệ thống HVAC, Chiller, Cooling Tower
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước thải
• Nhà máy thực phẩm, hóa chất nhẹ và các dây chuyền sản xuất công nghiệp

Hướng dẫn lắp đặt và sử dụng

7.1 Cách lắp đặt

• Kiểm tra đúng kích thước DN và tiêu chuẩn mặt bích trước khi lắp
• Đảm bảo đường ống được căn chỉnh đồng tâm
• Siết bulong đều lực theo hình chữ thập
• Không kéo giãn hoặc nén khớp nối quá mức cho phép
• Không hàn mặt bích khi khớp nối đã được gắn vào đường ống

7.2 Lưu ý khi sử dụng

• Không vận hành vượt quá áp suất và nhiệt độ cho phép
• Lựa chọn vật liệu cao su phù hợp với môi chất sử dụng
• Kiểm tra định kỳ đối với hệ thống có rung động lớn

Cách bảo quản và bảo trì

8.1 Bảo quản

• Bảo quản nơi khô ráo, thoáng mát
• Tránh ánh nắng trực tiếp trong thời gian dài
• Không để tiếp xúc với dầu mỡ hoặc hóa chất mạnh khi chưa lắp đặt

8.2 Bảo trì

• Kiểm tra thân cao su định kỳ 6 đến 12 tháng
• Quan sát các dấu hiệu nứt, phồng hoặc lão hóa
• Thay thế kịp thời để tránh rò rỉ và sự cố hệ thống

Tổng kết

Khớp nối mềm cao su mặt bích Q-FLEX QFSC là giải pháp tối ưu giúp giảm rung, chống ồn và bù giãn nở cho hệ thống đường ống. Sản phẩm không chỉ giúp bảo vệ thiết bị, tăng tuổi thọ hệ thống mà còn giảm chi phí bảo trì và vận hành lâu dài, phù hợp cho cả công trình dân dụng và công nghiệp.
